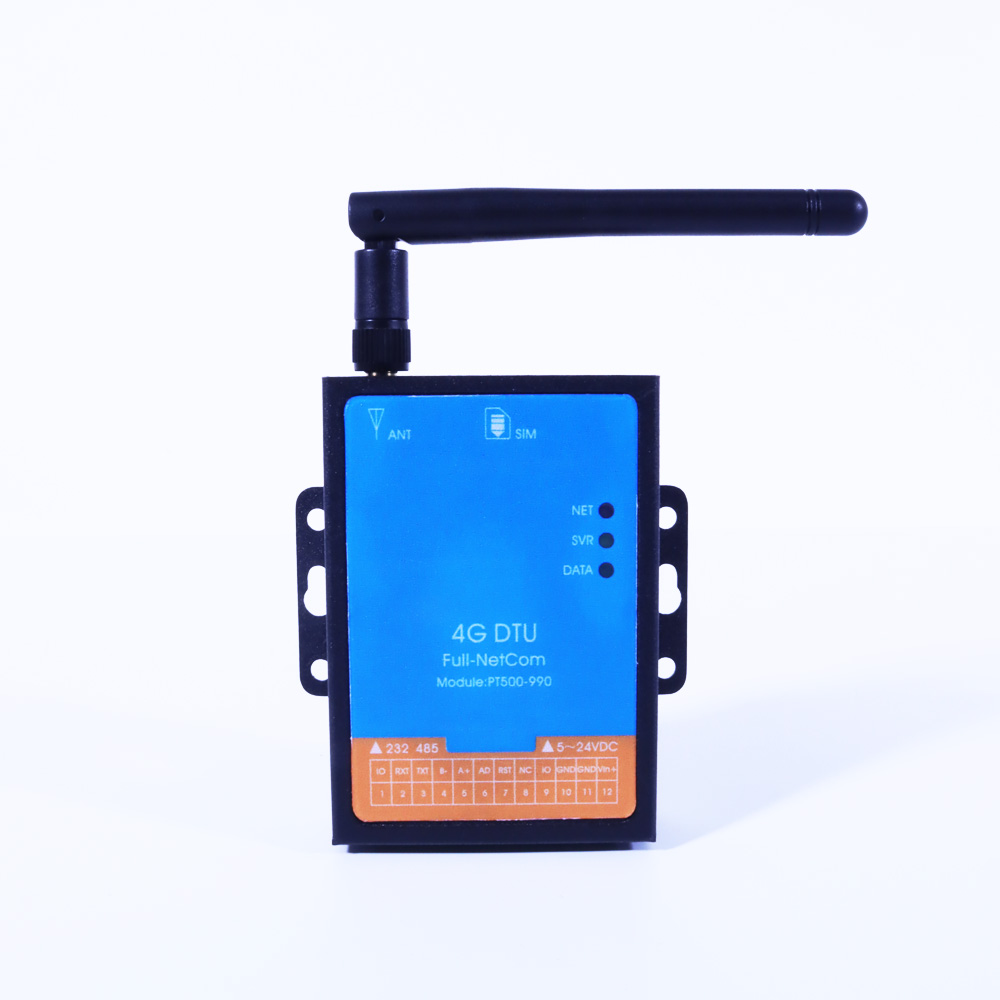

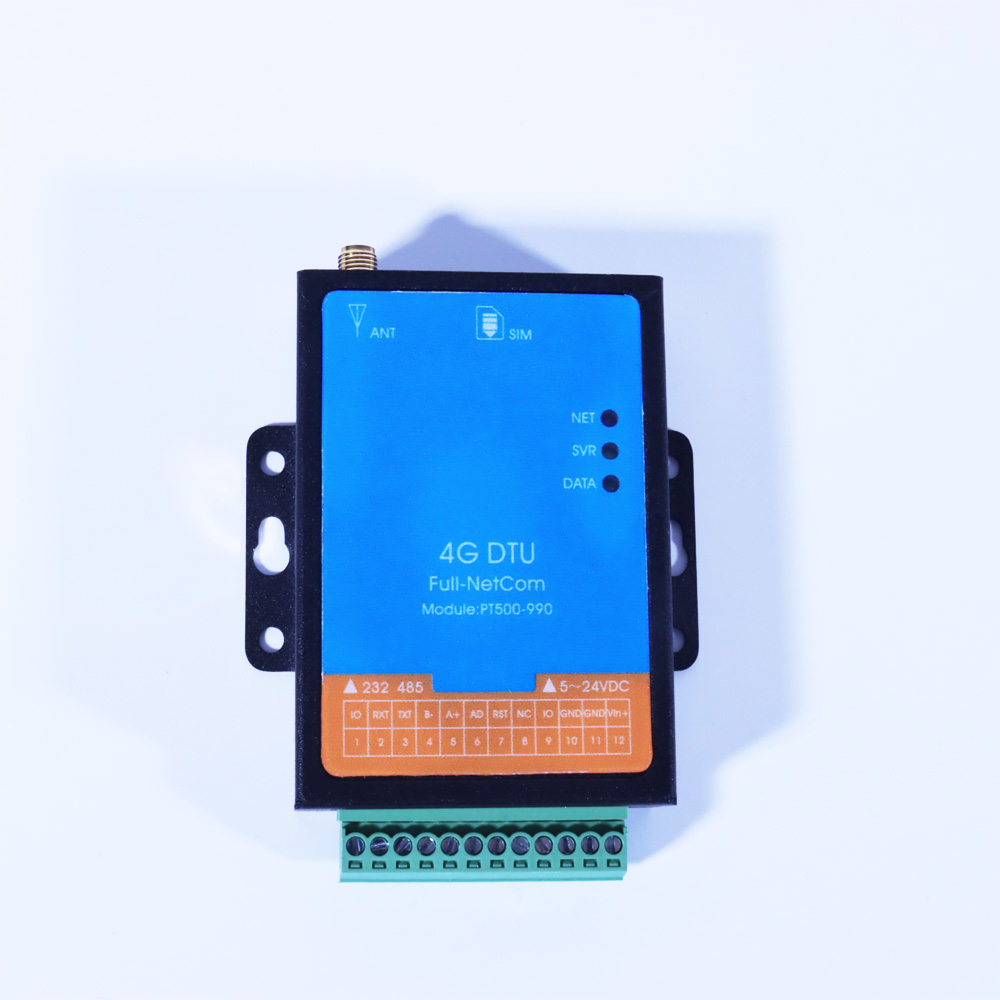

一、4G LTE全網通DTU模塊 PT500-990 產品簡介：
PT500-990 4G LTE全網通DTU是一款基于4G/3G/2G網絡自適應的真正全網通無線數據傳輸終端設備，232+485接口設計，提供全透明數據/協議傳輸/HTTP/MQTT/組態等協議工作模式，可以方便的實現遠程、無線、網絡化的通信方式， 讓您的設備輕松實現與 Internet 的無線連接，具有體積小、穩定性高、抗干擾強、組網靈活、安裝簡單、維護成本低等特點。
DTU最基本的用法是：在DTU中放入一張開通上網功能的SIM卡，DTU上電后先注冊到運營商網絡，然后通過移動網絡和數據處理中心建立連接。這條連接涉及了無線網絡運營商，因特網寬 帶供應商，用戶公司的網絡情況，以及用戶的電腦配置等環節，因此要建立這條連接需要把各部分都配置好。
在本質上，DTU和數據處理中心建立的是SOCKET連接。DTU是SOCKET客戶端，數據處理中心是SOCKET的服務端。SOCKET連接有TCP協議和UDP協議之分，DTU和中心要使用相同的協議，這個一般都有配置軟件進行配置。給DTU配置好中心的IP地址和端口號后，則把DTU通過串口和用戶的設備相連。DTU和水文、電力、氣象、環保等用戶設備通過串口連起來放置在現場。
DTU上電后首先注冊到移動的網絡，然后發送建立SOCKET的請求包給移動，移動把這個請求發送到因特網。中心的服務端軟件接收到請求后建立連接，并發送應答信息。
DTU發送的請求信息是因特網上的數據包，有一些原因會阻止中心收到連接請求包，這樣也就不能建立連接。最常見的有中心的電腦上有殺毒軟件、防火墻等把這些數據包給屏蔽了。另一是中心電腦是通過路由器上網的，在路由器上要設置數據轉發。SOCKET連接建立后就可以雙向通信了。
通常的應用是多個DTU 設備與一臺作為數據中心的PC 機構成一個分布式數據采集系統，各種信息數據被現場的DTU 設備上傳到數據中心，數據中心的命令也通過現場的各個DTU 送達采集點。

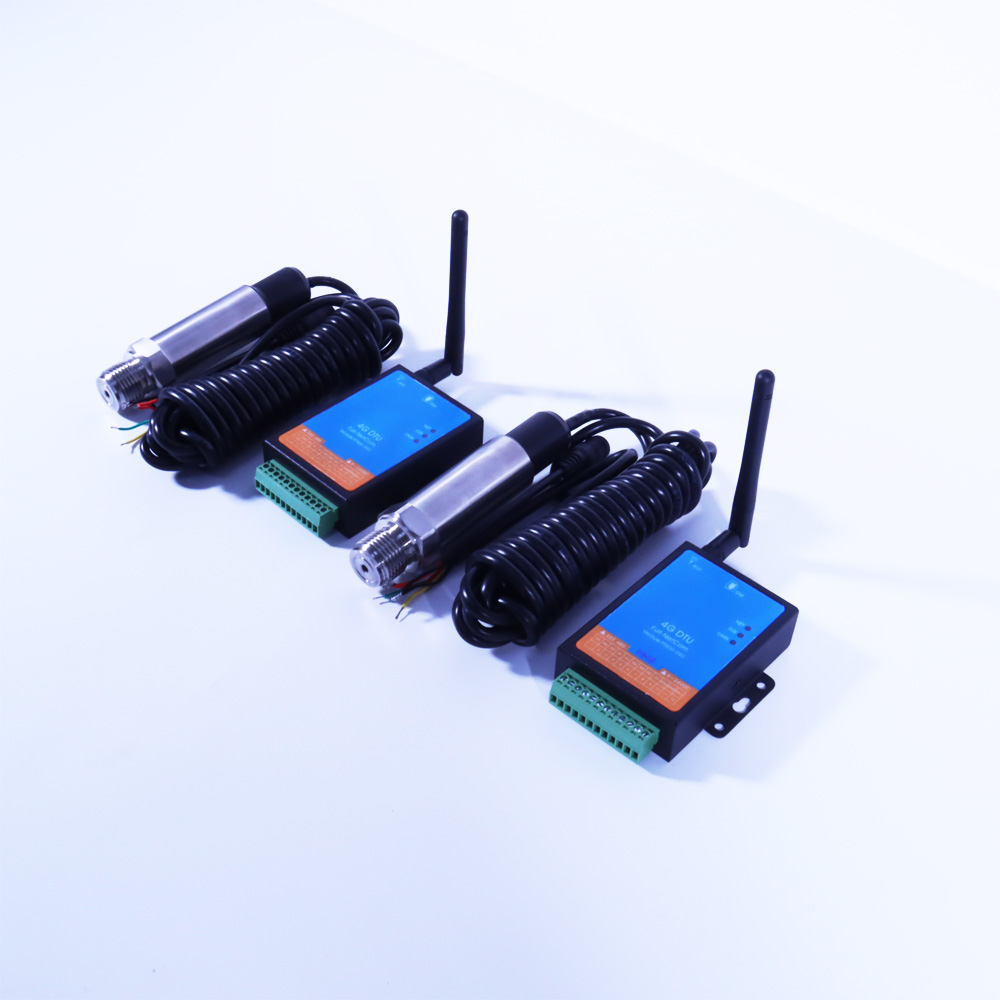

二、4G LTE全網通DTU模塊 PT500-990 典型應用：

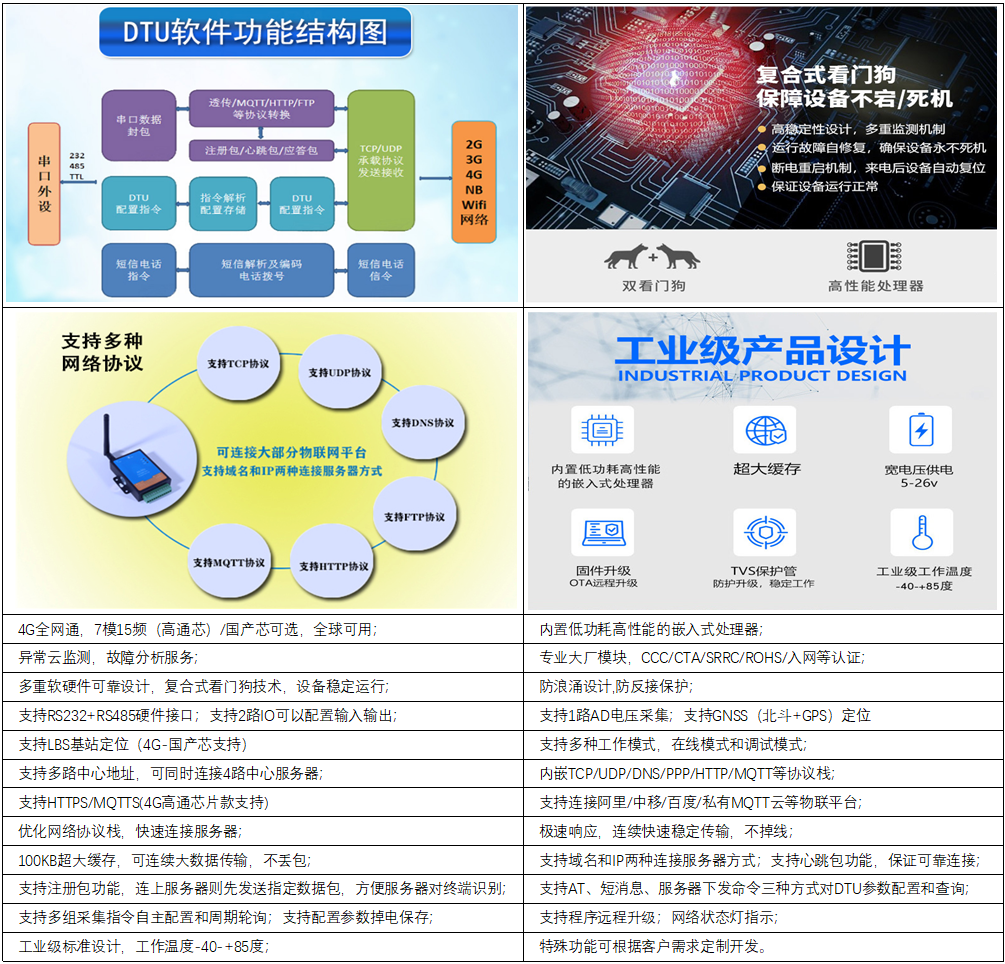

三、4G LTE全網通DTU模塊 PT500-990 功能特點：
四、4G LTE全網通DTU模塊 PT500-990 技術參數：
| 參數 | 詳細描述 | 參數 | 詳細描述 |
| 外形尺寸 | 殼體80x63.8x21.3 mm | 支持網絡 | 詳見型號區別說明： |
| 供電電壓 | DC5~26V,2000ma供電能力， | 網絡頻段 | 詳見型號區別說明： |
| 典型供電DC9V/DC12V, 2000ma | LBS基站定位 | 國產芯支持(詳見型號區別說明): | |
| GNSS定位 | 國產/高通芯: 硬件帶定位版本支持: | 精度由基站密度決定,幾十~幾百米，室外室內都可定位 | |
| 北斗+GPS定位，精度由環境決定，約幾米，室外天線 | 工作溫度 | -40 ℃ 到 85 ℃ | |
| 功耗電流 | 在12V供電下測量： | 濕度范圍 | 5-95%，非冷凝 |
| 通信發射: 平均60mA~100mA | SIM卡 | 抽屜式卡座(大卡), 天線旁邊按鍵彈出 | |
| 在線待機：平均20~40mA | 支持SIM/USIM卡：1.8V/3V | ||
| 空閑下線：平均20~30mA | 天線接口 | 50Ω/SMA 陰頭 | |
| GPS打開狀態：電流增加約30~40mA左右 | 串口波特率 | 1200~460800bits/s, （高速率） | |
| 串口數據接口 | RS232+RS485 | 默認(9600,8位數據,無奇偶校驗,1位停止位) |
五、4G LTE全網通DTU模塊 PT500-990 結構尺寸：

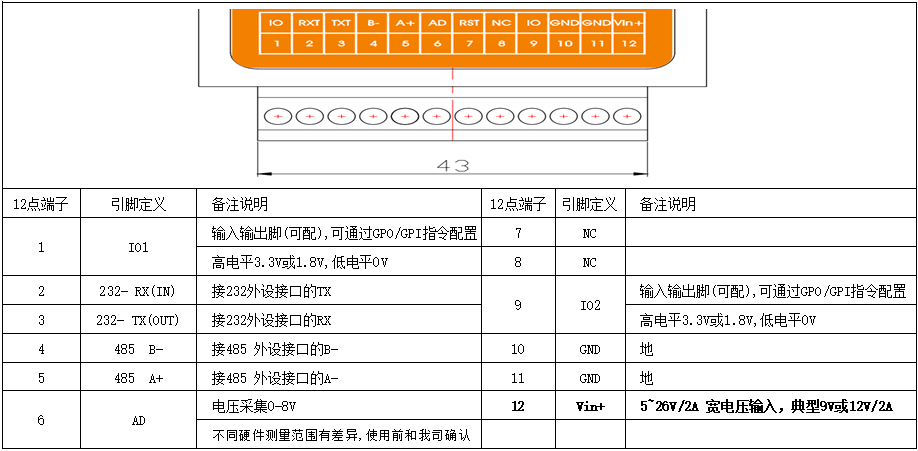

六、4G LTE全網通DTU模塊 PT500-990 接線端子：

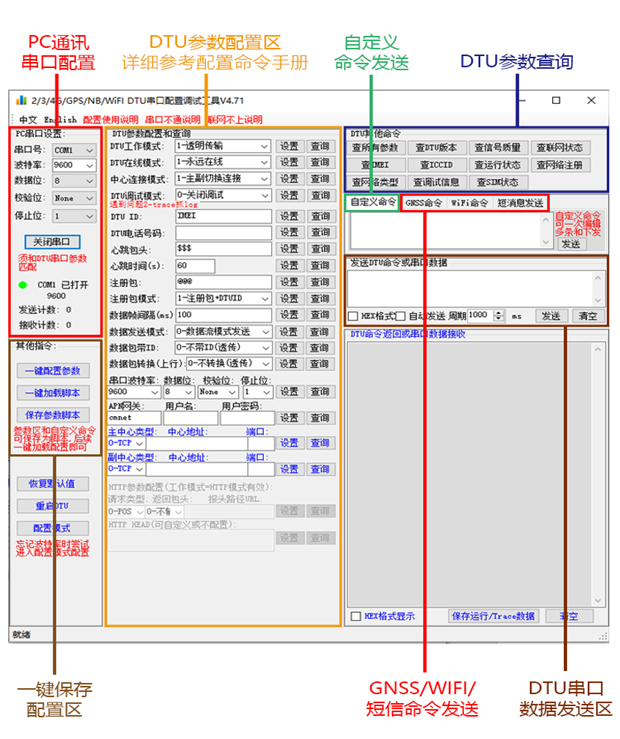

七、4G LTE全網通DTU模塊 PT500-990 AT指令配置：
