采用精密穩定電阻應變計感壓芯片；選進的貼片工藝，平面厚膜片、防堵、耐磨結構設計；壓力、溫度一體化結構，溫度壓力同時測量；直桿+軟管引壓結構，介質溫度最度可達450℃，專用于熔體壓力測量；具有零點、滿量程補償，溫度補償，高精度和高穩定性放大集成電路；壓力輸出：2.0m/3.3 mV/V、 4-20mA/0-5/10VDC等，溫度輸出J/K/E/PT100標準信號；24 位高精度 ADC，16 位數 DAC 輸出；傳感器具有80%自校準功能；全封焊結構、抗沖擊、耐疲勞、可靠性高；結構小，標準5芯或6芯航連接器電氣連接出線；可完全替代國外同類型壓力傳感器、變送器產品；
溫壓一體高溫熔體壓力傳感器
溫壓一體熔體壓力變送器
PT131
PT133
高溫熔體壓力傳感器
高溫熔體壓力變送器
擠出機高溫壓力傳感器
蒸氣壓力變送器
一、溫壓一體高溫熔體壓力傳感器，熔體壓力變送器 PT131/PT133 產品概述：
| 采用精密穩定電阻應變計感壓芯片；選進的貼片工藝 | 壓力、溫度一體化結構，溫度壓力同時測量 |
| 直桿+軟管引壓結構，介質溫度可達450℃，專用于熔體壓力測量 | 平面型厚膜片、防堵、耐壓、耐磨結構設計 |
| 壓力輸出：2.0/3.3mV/V/4-20mA/0-5/10VDC/RS485等標準信號 | 溫度輸出：J、K、E、PT100等信號 |
| 直桿+軟管引壓結構，介質溫度可達450℃，專用于熔體壓力測量 | 具有零點、滿量程，溫度，高精度和高穩定性放大集成電路 |
| 24 位高精度 ADC，16 位數 DAC 輸出； | 傳感器具有80%自校準功能，標準5芯或6芯航連接器 |
| 全封焊結構、抗沖擊、耐疲勞、可靠性高 | 可完全替代國外同類型壓力變送器產品； |
二、溫壓一體高溫熔體壓力傳感器，熔體壓力變送器 PT131/PT133 型號規格：
| 代碼 | 類型 | |||||||||
| PT131 | 溫壓一體型高溫熔體傳感器、溫壓一體型高溫熔體變送器 | |||||||||
| PT133 | 替代進口型，溫壓一體型高溫熔體傳感器、溫壓一體型高溫熔體變送器 | |||||||||
| 代碼 | 壓力量程（按實際訂購量程填寫） | |||||||||
| （0-35MPa） | 量程范圍：0～1.6～70MPa;（最小量程1.6MPa，最大量程70MPa） | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制） | OC | 0-5VDC（三線制） | OI | 2.0mV/V | |||||
| OD | 0-10VDC（三線制） | OD | 0-10VDC（三線制） | OJ | 3.3mV/V | |||||
| OE | 0.5-4.5VDC（三線制） | OK | RS485（四線制） | |||||||
| OL | 低功耗RS485 | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C3 | ±0.5%FS | |||||||||
| C4 | ±1%FS | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G21 | M12*1.5（熔體壓力） | G25 | M20*1.5（熔體壓力） | |||||||
| G22 | M14*1.5（熔體壓力） | G26 | M22*1.5（熔體壓力） | |||||||
| G23 | 1/2-20UNF（熔體壓力） | G27 | G3/4（熔體壓力） | |||||||
| G24 | M18*1.5（熔體壓力） | G00 | 定制 | |||||||
| 代碼 | 直桿長度 | |||||||||
| 152 | 標準長度152mm，定制規格寫長度尺寸 | |||||||||
| 代碼 | 電纜長度 | |||||||||
| 8M | 標配8米 | |||||||||
| 代碼 | 溫度傳感器類型 | |||||||||
| K | K熱偶 | J | J熱偶 | |||||||
| E | E熱偶 | PT100 | PT100鉑電阻 | |||||||
| PT124 | （0-35MPa） | OA | C3 | G22 | 152 | 8M | K | |||
三、溫壓一體高溫熔體壓力傳感器，熔體壓力變送器 PT131/PT133 技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 高溫熔體、液體、氣體（與連接材料兼容） | 變關器供電 | 5VDC（0.5-4.5V輸出） |
| 壓力形式 | 表壓 | 3.1～5VDC（低功耗485） | |
| 壓力量程 | 0～1.6、5、10、15、20、30、50、70（MPa）； | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 0～35（MPa）通用常規量程； | 介質溫度 | 0～+450℃ | |
| （最小量程1.6MPa，最大量程70MPa） | 環境溫度 | -30～+70℃ | |
| 綜合精度 | ±0.5%FS；±1%FS； | 壽 命 | 100萬次 |
| 非 線 性 | ≤0.5%FS | 響應時間 | ≤10mS |
| 重 復 性 | ≤0.35%FS | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出：≥50KΩ |
| 輸出信號 | 壓力：2.0mV/V；3.3mV/V；4～20mA二線制； | 過載壓力 | 150%FS |
| 電壓型：0～5、10VDC、0.5～4.5VDC三線制 | 破壞壓力 | 3倍量程(＞5MPa) | |
| 數字型：RS485-RTU、低功耗RS485-RTU | 過程連接 | M14X1.5（通用）；1/2-20UNF；可定制 | |
| 溫度：J、K、E、PT100 | 電氣連接 | 5芯/6芯航空連接器電氣連接出線 | |
| 傳感器供電 | 5-10 VDC | 防護等級 | IP65 |
| 變關器供電 | 24（12-30VDC） | 配套電纜 | 4/5/6芯屏蔽電纜，標準長度：8米 |

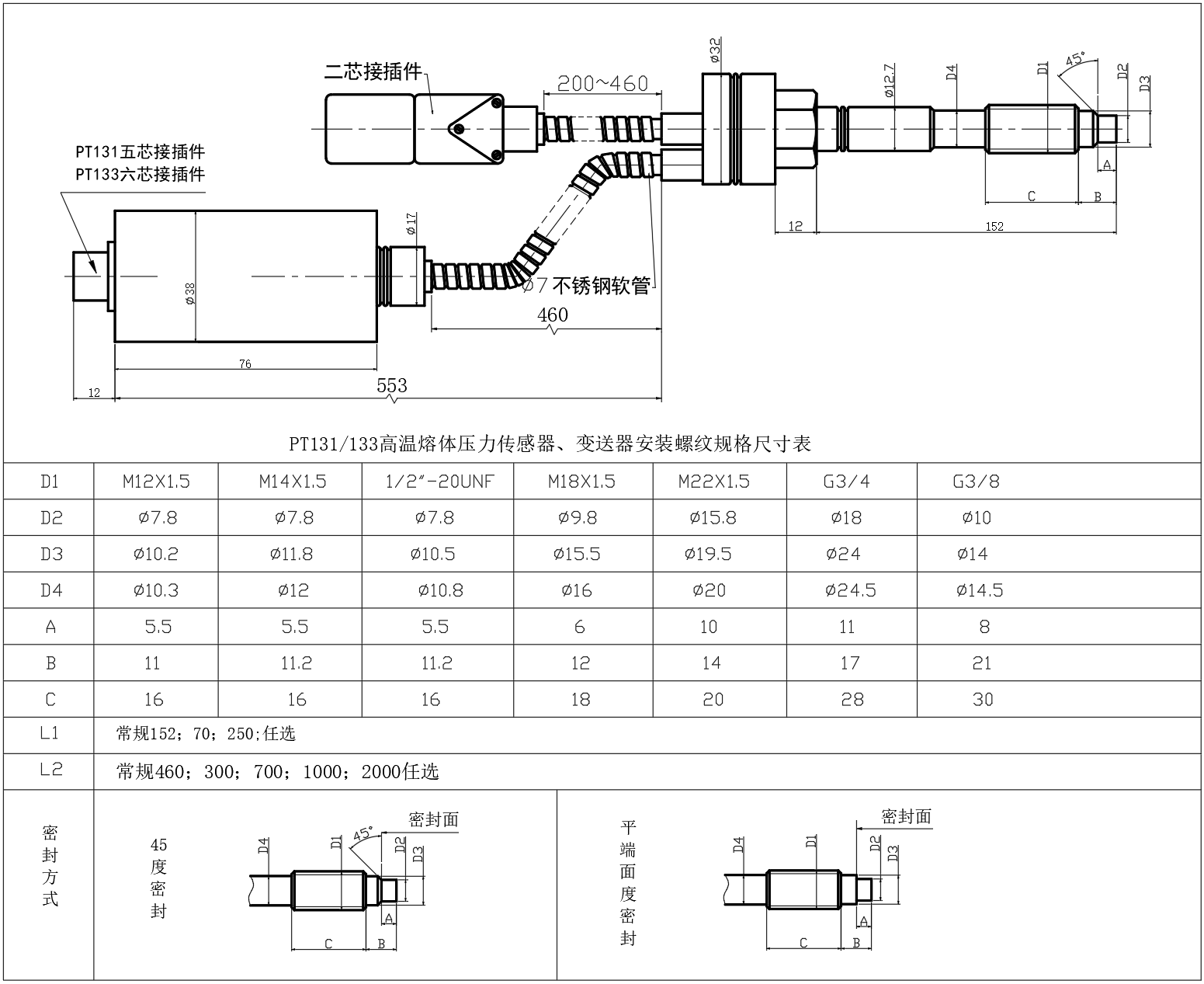

四、溫壓一體高溫熔體壓力傳感器，熔體壓力變送器 PT131/PT133 結構尺寸：

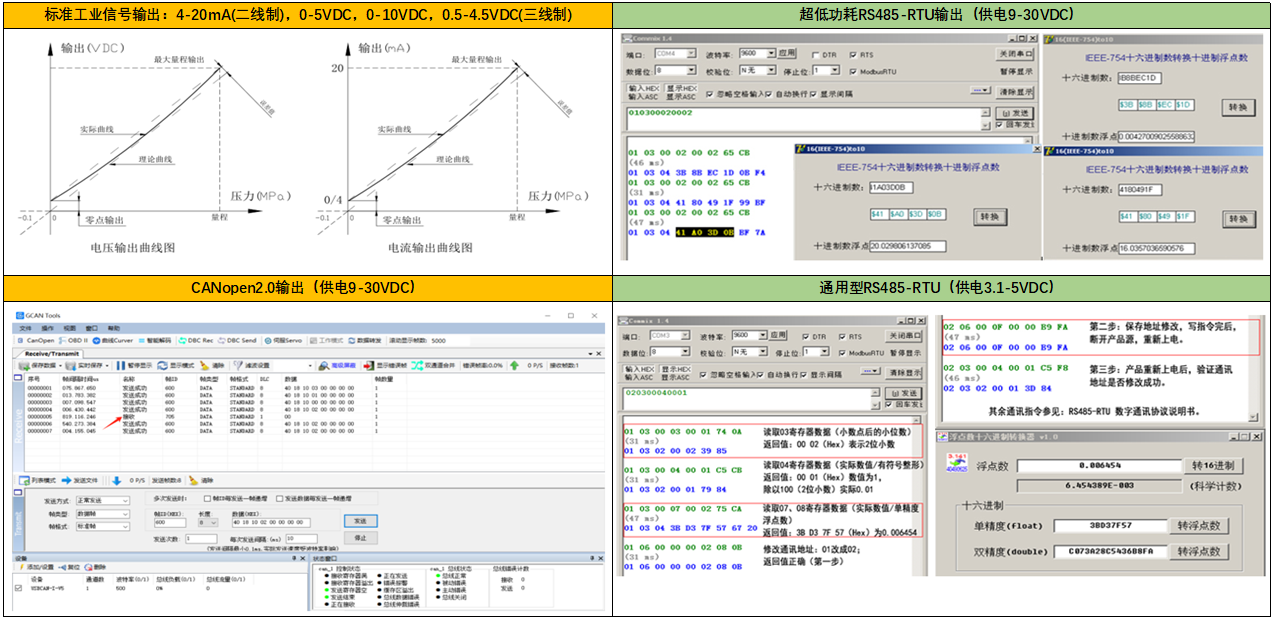

五、溫壓一體高溫熔體壓力傳感器，熔體壓力變送器 PT131/PT133 信號輸出：
六、溫壓一體高溫熔體壓力傳感器，熔體壓力變送器 PT131/PT133 接線方式：
七、溫壓一體高溫熔體壓力傳感器，熔體壓力變送器 PT131/PT133 應用：
