采用進口/國產感壓芯片，最小壓差（表壓）100Pa；3-5倍耐壓（靜壓），適用于干燥性氣體壓差測量；零點、滿度，溫補、線性補償；24 位高精度 ADC，16 位數 DAC；四位LED/LCD顯示表頭+百分比顯示條，小數位可調；表頭采樣速率：10次/S；高精度、穩定、數字放大電路；4-20mA/0-5/10VDC/RS485等多種信號輸出；鋁合金氧化外殼；結構小緊線螺母防水出線；可完全替代國外同類型壓力變送器產品。
數顯差壓變送器
微差壓壓力變送器
PT500-805
PT500-806
微壓差變送器
數顯差壓傳感器
微差壓傳感器
一、數顯差壓變送器 ，微差壓壓力變送器 PT500-805/806 概述：
| 采用進口/國產感壓芯片，最小壓差（表壓）100Pa | 3-5倍耐壓（靜壓），適用于干燥性氣體壓差測量 |
| 高精度、穩定、數字放大電路；多種信號輸出 | 4-20mA；0-5VDC，0.5-4.5VDC，RS485等標準信號輸出 |

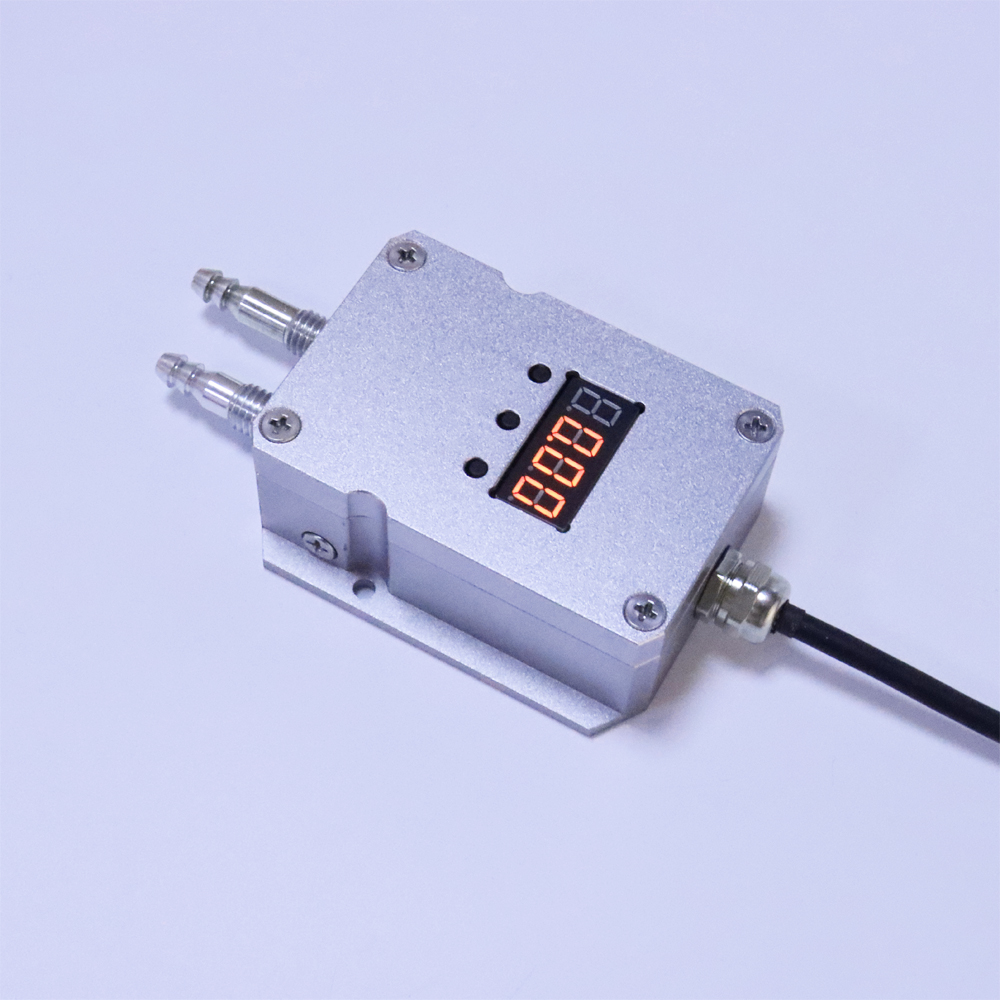

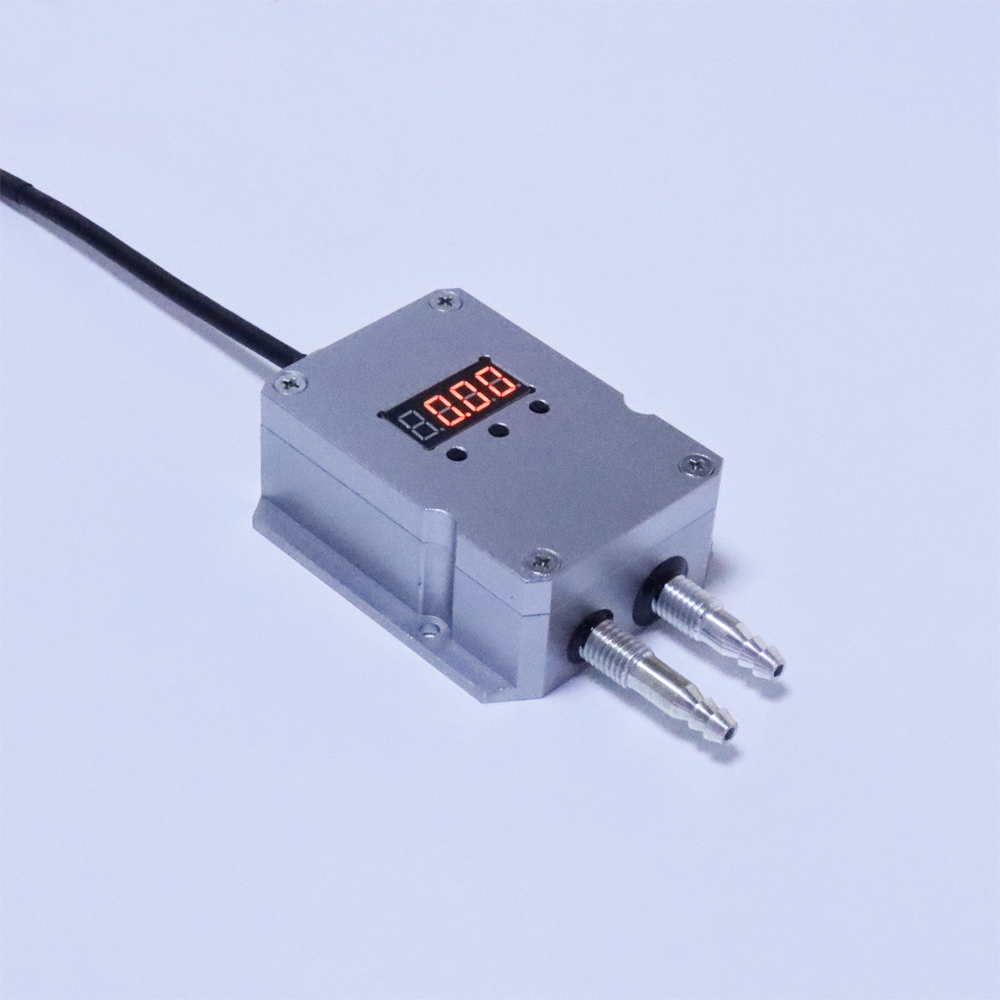

| 24 位高精度 ADC，16 位數 DAC 輸出 | 805型：四位LED顯示，小數位可調；采樣速率：10次/S |

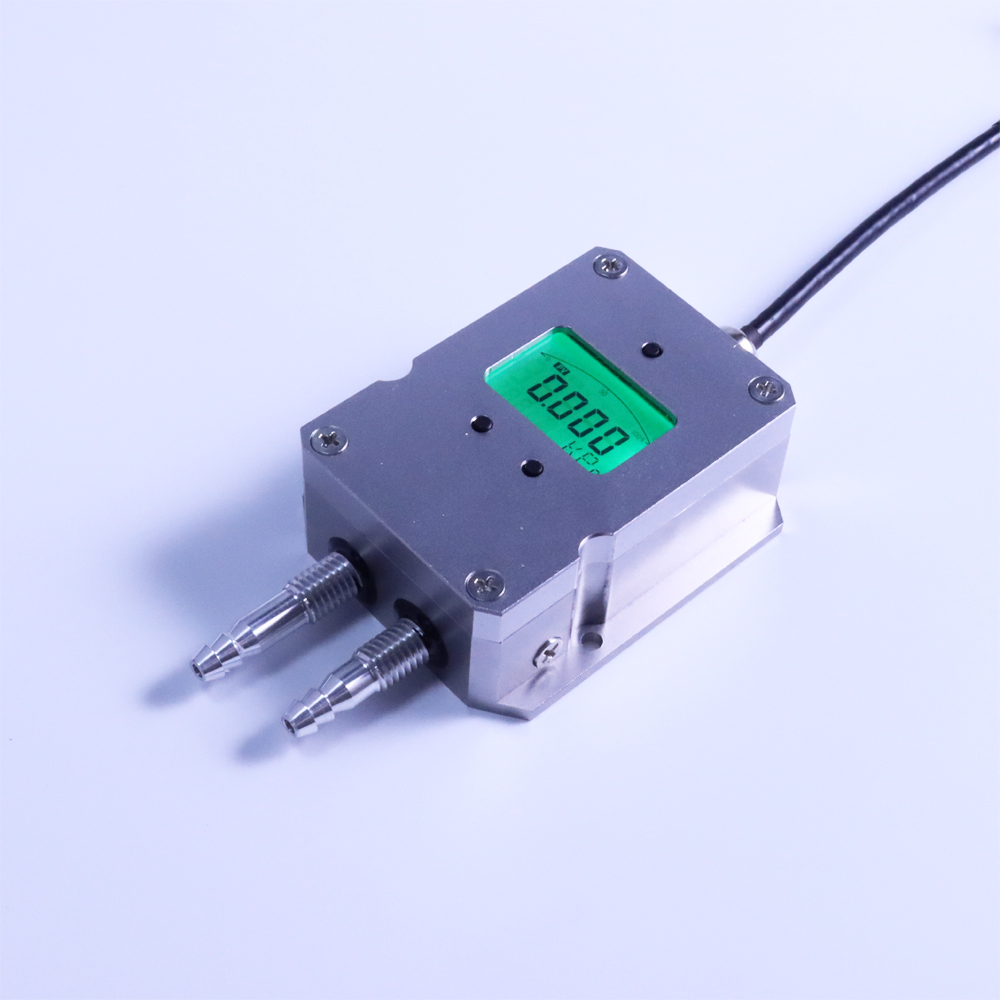

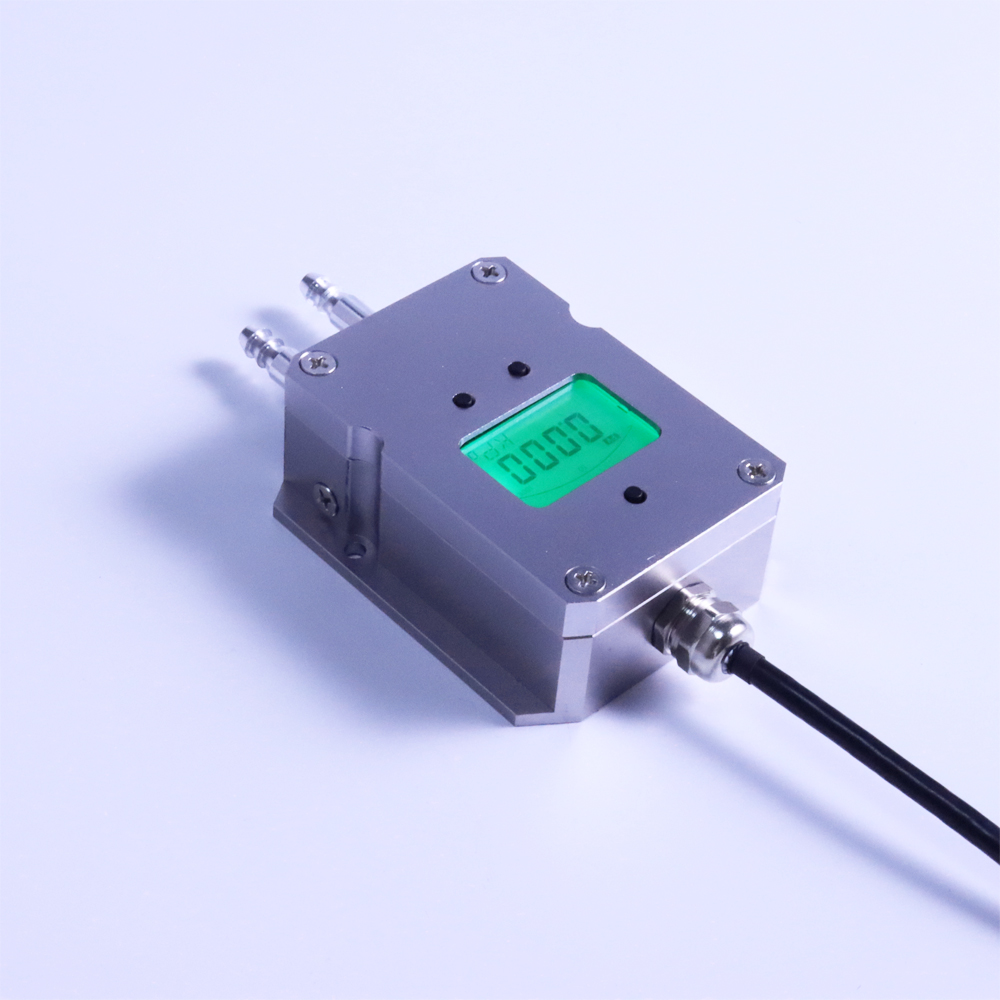

| 鋁合金氧化外殼；8mm+M10快速插頭過程連接 | 806型：五位LCD顯示，小數位可調；采樣速率：20次/S |
| 結構小緊線螺母防水出線 | 可完全替代國外同類型壓力變送器產品； |
二、數顯差壓變送器 ，微差壓壓力變送器 PT500-805/806 型號規格：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 805 | 數顯差壓變送器（LED數碼管顯示表頭） | ||||||||
| 806 | 數顯差壓變送器（LCD液晶顯示表頭） | |||||||||
| 代碼 | 差壓量程（按實際訂購量程填寫） | |||||||||
| （0-1KPa） | 差壓量程：0～100Pa～100KPa;（靜壓/耐壓為量程的3倍） | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制） | OC | 0-5VDC（三線制） | |||||||
| OB | 0-20mA（三線制） | OD | 0-10VDC（三線制） | |||||||
| OE | 0.5-4.5VDC（三線制） | OK | RS485（四線制） | |||||||
| OL | 低功耗RS485 | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C3 | ±0.5%FS | |||||||||
| C4 | ±1%FS | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G28 | φ8快速插頭+M10螺紋 | |||||||||
| G00 | 定制 | |||||||||
| 代碼 | 配套電纜線長度 | |||||||||
| 3M | 標準3米，按實際訂購要求填寫 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | 805 | （0-1KPa） | OA | C3 | G28 | 3M | ||||
三、數顯差壓變送器 ，微差壓壓力變送器 PT500-805/806 技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 干燥性氣體 | 顯示范圍 | -1999～9999，小數位可變 |
| 壓力形式 | 差壓、表壓 | 采樣速率 | 10次/秒 |
| 壓力量程 | 0～100、200、300、500、1000（Pa） | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 0～1～100（KPa） | 介質溫度 | -20～+80℃ | |
| -100KPa～-10KPa～0～100（KPa） | 環境溫度 | -30～+70℃ | |
| 靜壓（耐壓） | 3～5倍量程 | 壽 命 | 100萬次 |
| 綜合精度 | ±0.5%FS；±1%FS； | 響應時間 | ≤5mS |
| 非 線 性 | ≤0.5%FS | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出：≥50KΩ |
| 重 復 性 | ≤0.5%FS | 過載壓力 | 150%FS |
| 輸出信號 | 電流型：4～20mA二線制； | 破壞壓力 | 3倍量程 |
| 電壓型：0～5/10VDC三線制 | 過程連接 | φ8快速插頭+M10螺紋 | |
| 數字型：RS485-RTU、低功耗RS485-RTU | 電氣連接 | 防水緊線螺母（802、803） | |
| 顯示表類型 | 805：LED顯示；806：LCD顯示 | 防護等級 | IP65 |
| 供電電壓 | 24VDC（12-30VDC） | 配套電纜 | 四芯屏蔽電纜，標準長度：3米 |
| 5VDC（0.5-4.5VDC輸出） | 殼體材料 | 鋁合金 | |
| 3.1～5VDC（低功耗485輸出） |

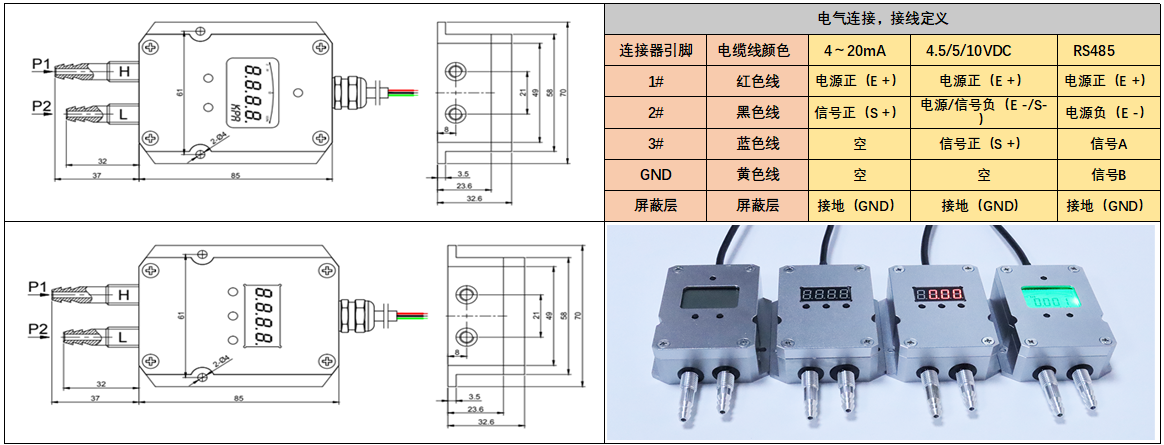

四、數顯差壓變送器 ，微差壓壓力變送器 PT500-805/806 結構尺寸：

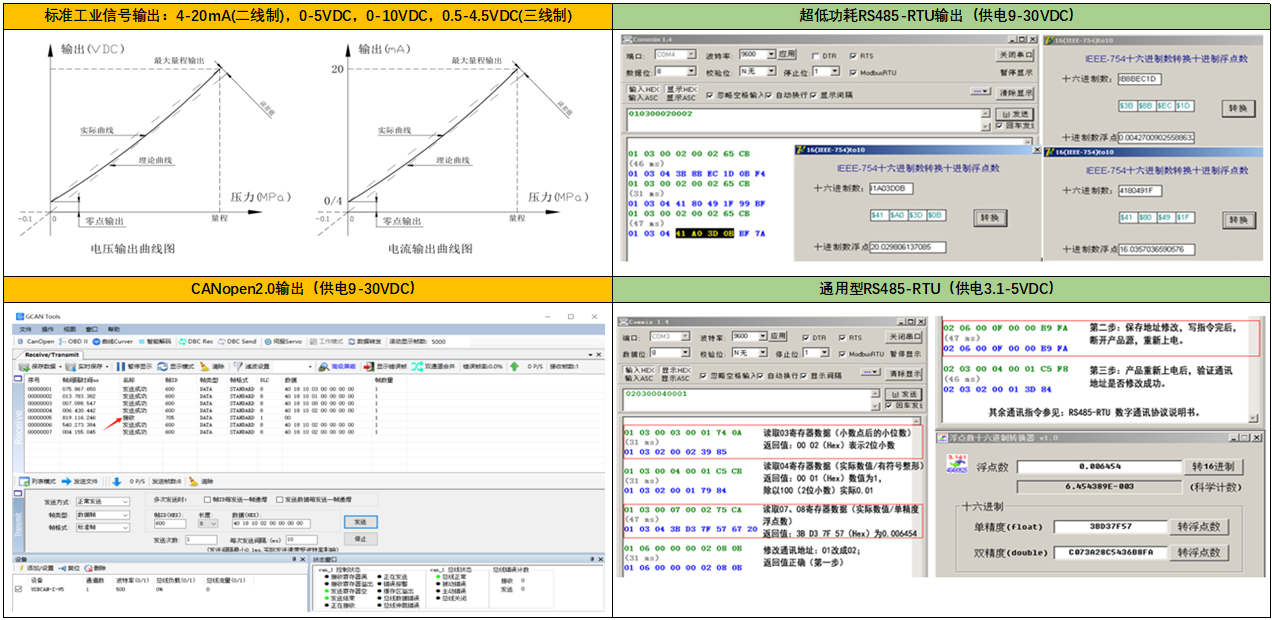

五、數顯差壓變送器 ，微差壓壓力變送器 PT500-805/806 輸出信號：

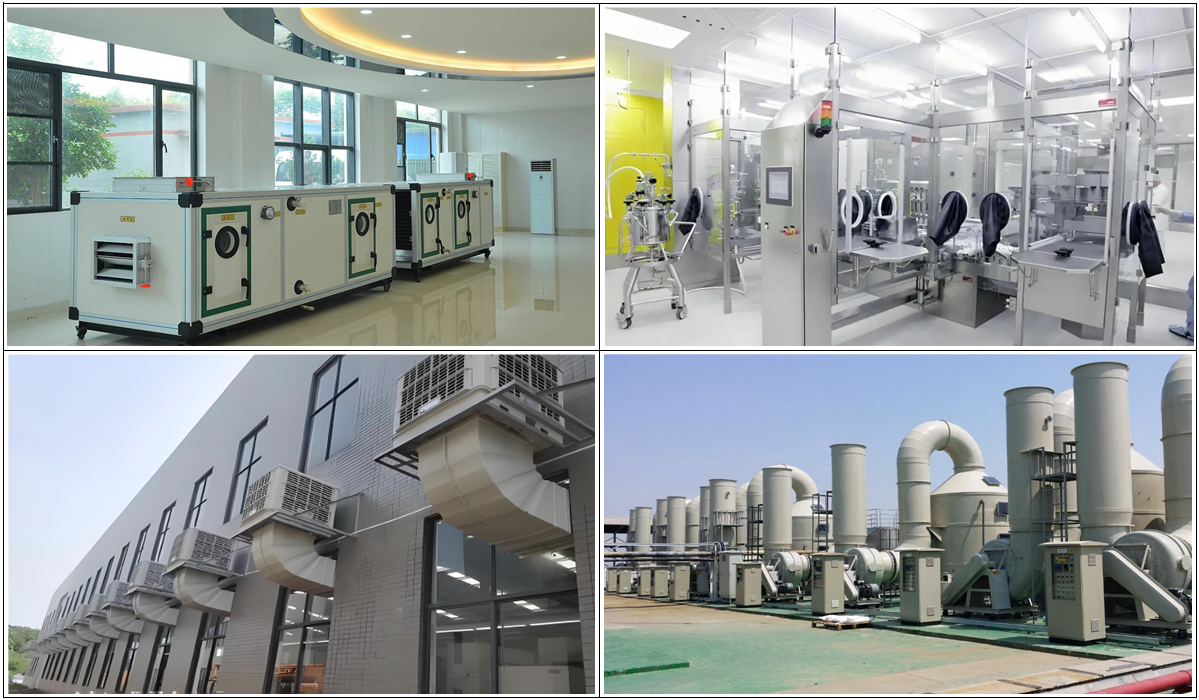

六、數顯差壓變送器 ，微差壓壓力變送器 PT500-805/806 應用：
