采用進口/國產感壓芯片，最小壓差（表壓）100Pa；3-5倍耐壓（靜壓），適用于干燥性氣體壓差測量；零點、滿度，溫補、線性補償；高精度、穩定、數字放大電路；4-20mA/0-5/10VDC/RS485等多種信號輸出；24 位高精度 ADC，16 位數 DAC；802差壓測量結構；802A采用不銹鋼殼體材料，803單端表壓壓力 ；鋁合金氧化外殼；8mm+M10快速插頭過程連接；結構小，802、803緊線螺母防水出線及802A標準DIN43650 (赫斯曼)電氣連接出線；可完全替代國外同類型壓力變送器產品；
微壓差壓力變送器
PT500-802
PT500-802A
PT500-803
微壓變送器
微壓傳感器
微壓差變送器
風壓變送器
一、微壓差壓力變送器 PT500-802/802A/803 產品概述：
| 采用進口/國產感壓芯片，最小壓差（表壓）100Pa | 3-5倍耐壓（靜壓），適用于干燥性氣體壓差測量 |
| 高精度、穩定、數字放大電路；多種信號輸出 | 4-20mA；0-5VDC，0.5-4.5VDC，RS485等標準信號輸出 |
| 24 位高精度 ADC，16 位數 DAC 輸出 | 802差壓結構；802A不銹鋼殼體材料，803單端表壓 |
| 鋁合金氧化外殼；8mm+M10快速插頭過程連接 | 結構小，802、803緊線螺母防水出線 |
| 802A標準DIN43650 (赫斯曼)電氣連接出線 | 可完全替代國外同類型壓力變送器產品； |
二、微壓差壓力變送器 PT500-802/802A/803 型號規格：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 802 | 典型微壓差變送器 | ||||||||
| 802A | 304外殼微壓差變送器 | |||||||||
| 803 | 微壓變送器（單口表壓） | |||||||||
| 代碼 | 差壓量程（按實際訂購量程填寫） | |||||||||
| （0-1KPa） | 差壓量程：0～100Pa～100KPa;（靜壓/耐壓為量程的3倍） | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制） | OC | 0-5VDC（三線制） | |||||||
| OB | 0-20mA（三線制） | OD | 0-10VDC（三線制） | |||||||
| OE | 0.5-4.5VDC（三線制） | OK | RS485（四線制） | |||||||
| OL | 低功耗RS485 | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G28 | φ8快速插頭+M10螺紋 | |||||||||
| G00 | 定制 | |||||||||
| 代碼 | 配套電纜線長度 | |||||||||
| 3M | 標準3米，按實際訂購要求填寫 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | 802 | （0-1KPa） | OA | C3 | G28 | 3M | ||||
三、微壓差壓力變送器 PT500-802/802A/803 技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 干燥性氣體 | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力形式 | 差壓、表壓 | 介質溫度 | -20～+80℃ |
| 壓力量程 | 0～100、200、300、500、1000（Pa） | 環境溫度 | -30～+70℃ |
| 0～1～100（KPa） | 壽 命 | 100萬次 | |
| -100KPa～-10KPa～0～100（KPa） | 響應時間 | ≤5mS | |
| 綜合精度 | ±0.5%FS；±1%FS； | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出：≥50KΩ |
| 非 線 性 | ≤0.5%FS | 過載壓力 | 150%FS |
| 重 復 性 | ≤0.5%FS | 破壞壓力 | 3倍量程 |
| 輸出信號 | 電流型：4～20mA二線制； | 過程連接 | φ8快速插頭+M10螺紋 |
| 電壓型：0～5/10VDC、0.5～4.5VDC三線制 | 電氣連接 | 防水緊線螺母（802、803） | |
| 數字型：RS485-RTU、低功耗RS485-RTU | 標準DIN43650 (赫斯曼) | ||
| 供電電壓 | 24VDC（12-30VDC） | 防護等級 | IP65 |
| 5VDC（0.5-4.5VDC輸出） | 配套電纜 | 四芯屏蔽電纜，標準長度：3米 | |
| 3.1～5VDC（低功耗485輸出） | 殼體材料 | 鋁合金、304（型號：802A） |

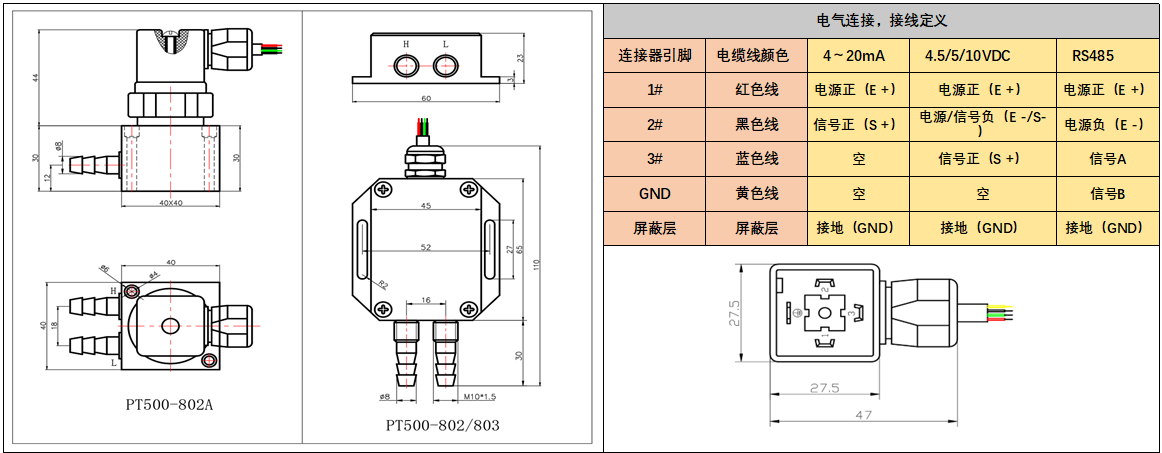

四、微壓差壓力變送器 PT500-802/802A/803 結構尺寸：

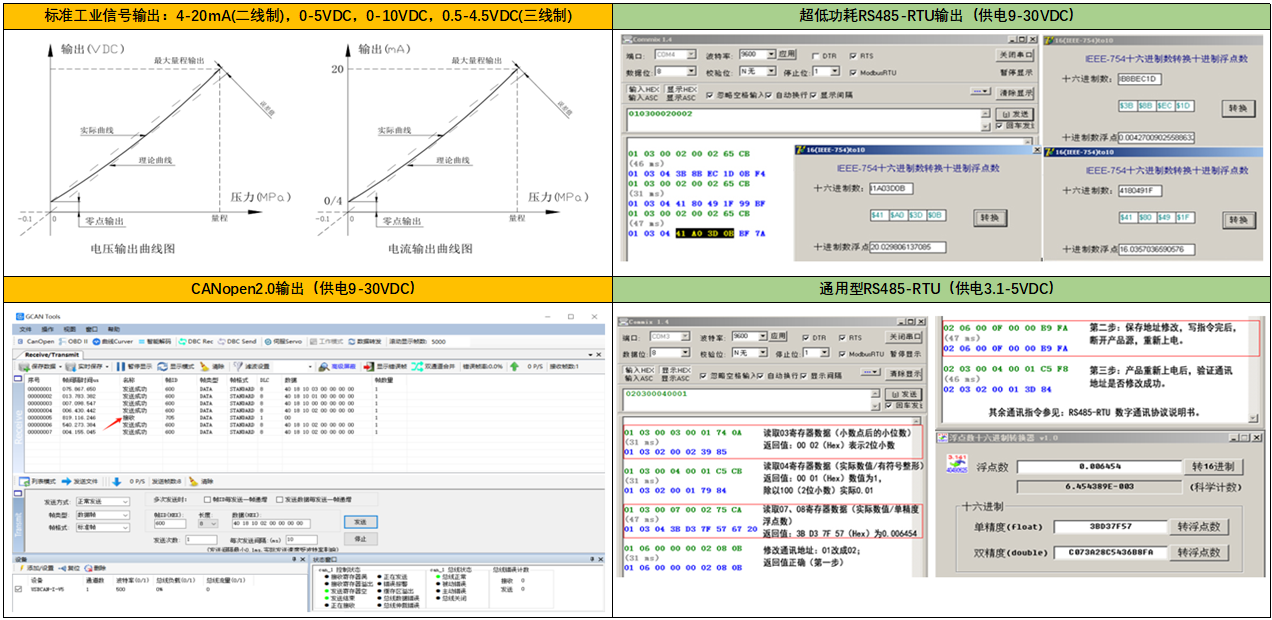

五、微壓差壓力變送器 PT500-802/802A/803 信號輸出：

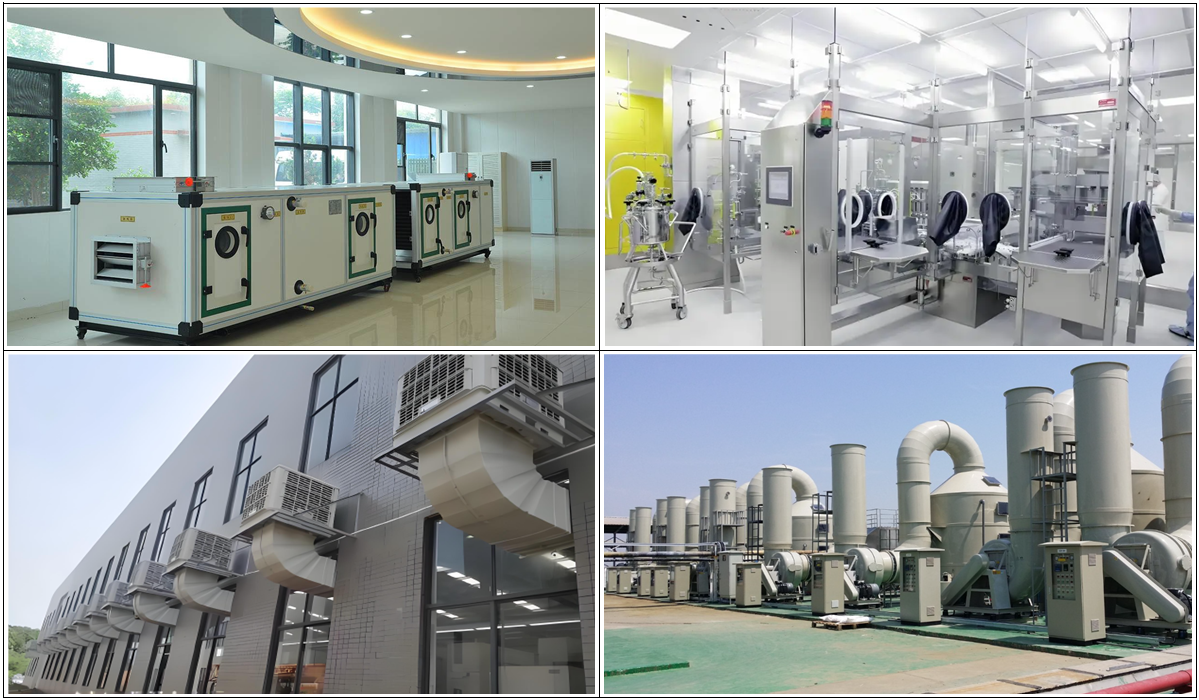

六、微壓差壓力變送器 PT500-802/802A/803 應用：
