一、擴散硅壓力芯體 PT500-304概述：
| 采用進口/純國產壓力晶元；選進的貼片工藝； | 抗沖擊、耐疲勞、可靠性高、防爆隔爆； |
| 恒流源1.5mA供電，差分橋路輸出； | 可替代國外同類型高壓產品； |
| 進口/國產彈性材料，精密機加工、熱處理等工藝； | 應用于：壓力傳感器壓力變送器芯片； |
| 100萬次使用壽命以上； | 應用于：液壓、氣壓的測量； |
| 高阻抗、高精度、高穩定性； | 應用于：民用、工業設備的壓力測量與控制； |
| 結構小巧、全封焊結構； | 應用于：OEM壓力變送器工廠； |
二、擴散硅壓力芯體 PT500-304型號：
| 代碼 | 型號 | 類型 | |||||||
| PT500 | 304 | 擴散硅壓力芯體 | |||||||
| 代碼 | 量程（按實際訂購量程填寫） | ||||||||
| （0-1MPa） | 壓力量程：0-10KPa～0.6～60MPa; | ||||||||
| 代碼 | 輸出信號類型 | ||||||||
| OF | mV（四線制） | OO | 定制 | ||||||
| 代碼 | 綜合精度 | ||||||||
| C2 | ±0.25%FS（@25℃） | ||||||||
| C3 | ±0.5%FS（@25℃） | ||||||||
| 代碼 | 結構尺寸 | ||||||||
| 19 | 直徑19mm | 13 | 直徑13mm | ||||||
| 50.8 | 50.8卡箍 | DN50 | 法蘭 | ||||||
| G00 | 定制 | ||||||||
| 代碼 | 引線長度 | ||||||||
| 50mm | 標準50mm，按實際訂購要求填寫 | ||||||||
| 代碼 | 特殊參數規格 | ||||||||
| 000 | 用戶定制（無要求時省略） | ||||||||
| PT500 | 304 | （0-1MPa） | OF | C3 | 19 | 50mm | |||
三、擴散硅壓力芯體 PT500-304技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 液體、氣體（與產品過程連接材料兼容） | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力形式 | 表壓 | 介質溫度 | -20～+80℃ |
| 壓力量程 | 表壓：-0.1～0～0.6～5MPa | 環境溫度 | -30～+70℃ |
| 絕壓：0～0.6～5MPa | 壽 命 | 100萬次 | |
| 差壓：0～35KPa～10MPa | 響應時間 | ≤3mS | |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 過載壓力 | 150%FS |
| 非 線 性 | ≤0.25%FS | 破壞壓力 | 3倍量程(＞5MPa) |
| 重 復 性 | ≤0.15%FS | 芯體直接 | 標準19mm；13mm；50.8；DN50法蘭 |
| 輸出信號 | 70～100mV（四線制）差分橋路輸出 | 電氣連接 | 引線50mm或引腳 |
| 輸出阻抗 | 3～5KΩ | 防護等級 | IP65 |
| 供電電壓 | 恒流：1.5mA | 配套電纜 | 單根硅膠導線 |
四、擴散硅壓力芯體 PT500-304標準19系列量程明細：
| 表壓G（KPa） | 10 | 20 | 35 | 70 | 100 | 160 | 250 | 400 | 600 | -100 |
| 表壓G（MPa） | 1 | 1.6 | 2.5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 |
| 絕壓A（KPa） | 35 | 100 | 250 | 600 | 1000 | 1600 | 2500 | |||
| 差壓D（PKa） | 35 | 100 | 500 | 1000 | 5000 | 10000 |

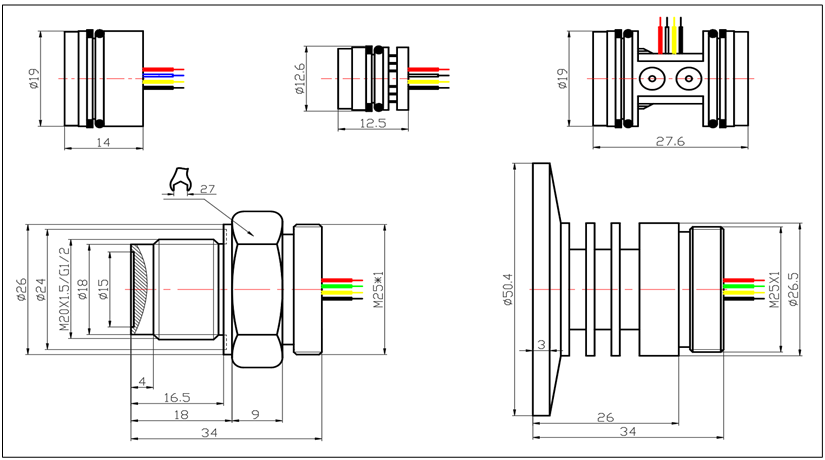

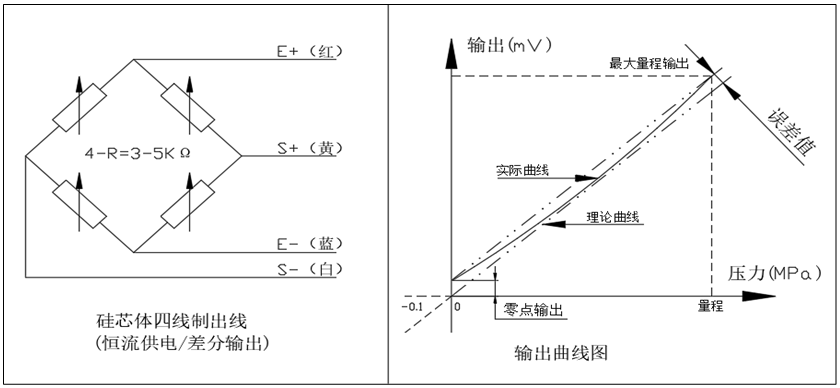

五、擴散硅壓力芯體 PT500-304結構及電氣參數：

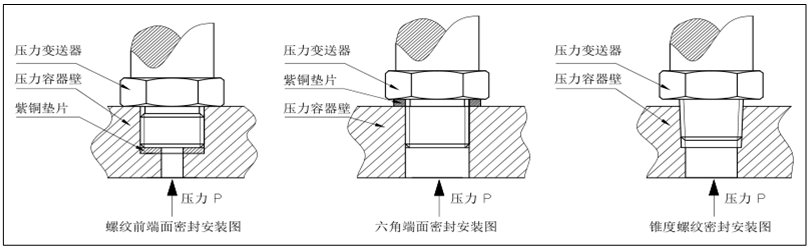

六、擴散硅壓力芯體 PT500-304結構密封：

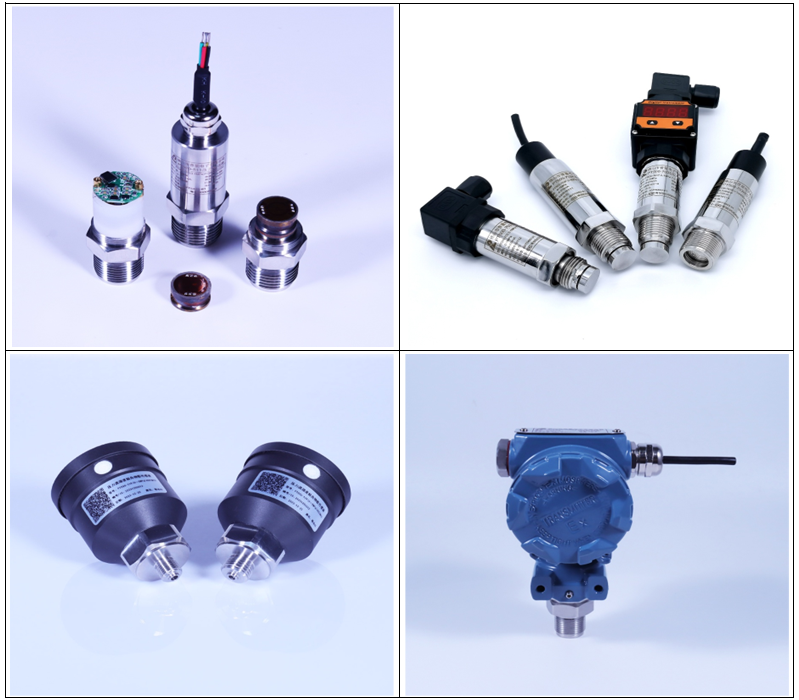

七、擴散硅壓力芯體 PT500-304結應用：
