采用進口/純國產應變計芯片；選進的貼片工藝；恒壓源供電，差分橋路輸出；進口彈或國產彈性材料，精密加工一體結構、熱處理、時效處理工藝；最高量程500MPa，安全破壞壓力達750MPa以上；高阻抗、高精度、高穩定性；100萬次使用壽命以上；抗沖擊、耐疲勞、可靠性高、防爆隔爆。
應變式高壓傳感器
應變計高壓傳感器
應變式高壓芯體
應變計高壓芯片
高壓變送器芯體
高壓傳感器芯片
高壓芯體
高壓壓力芯片

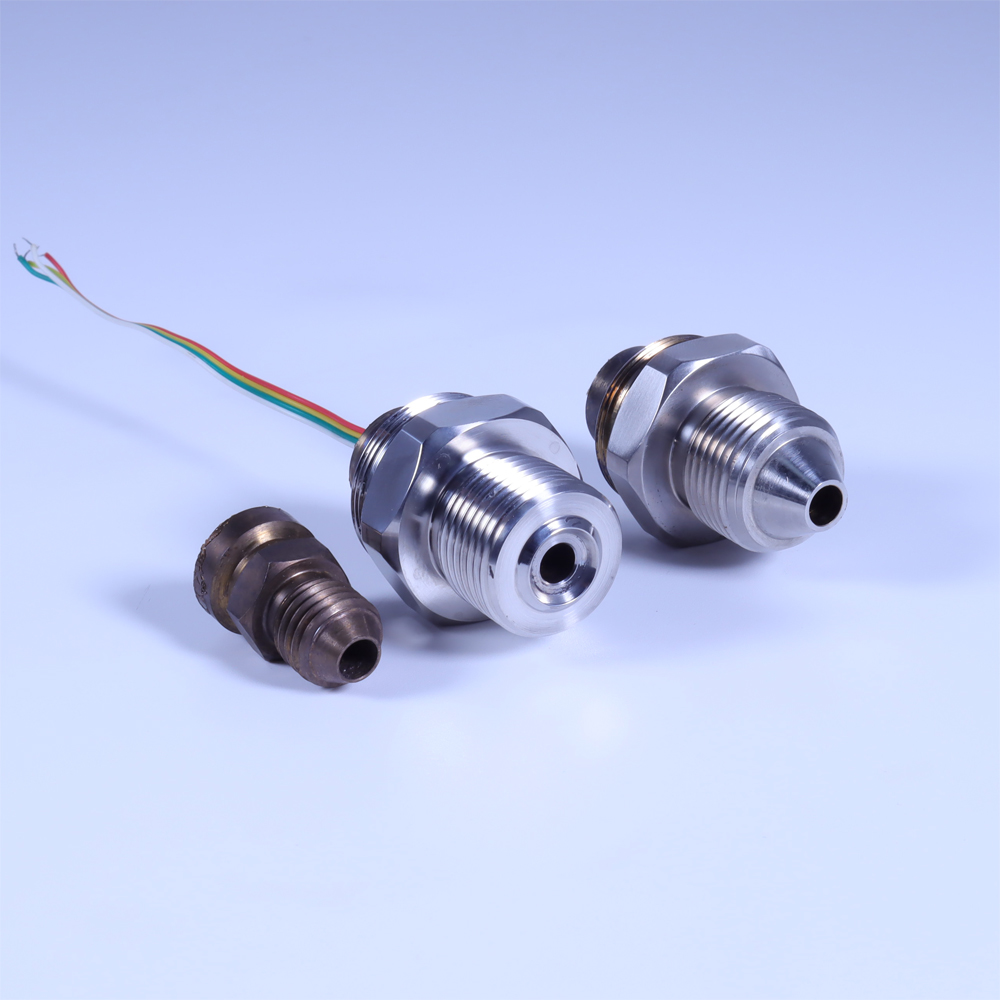

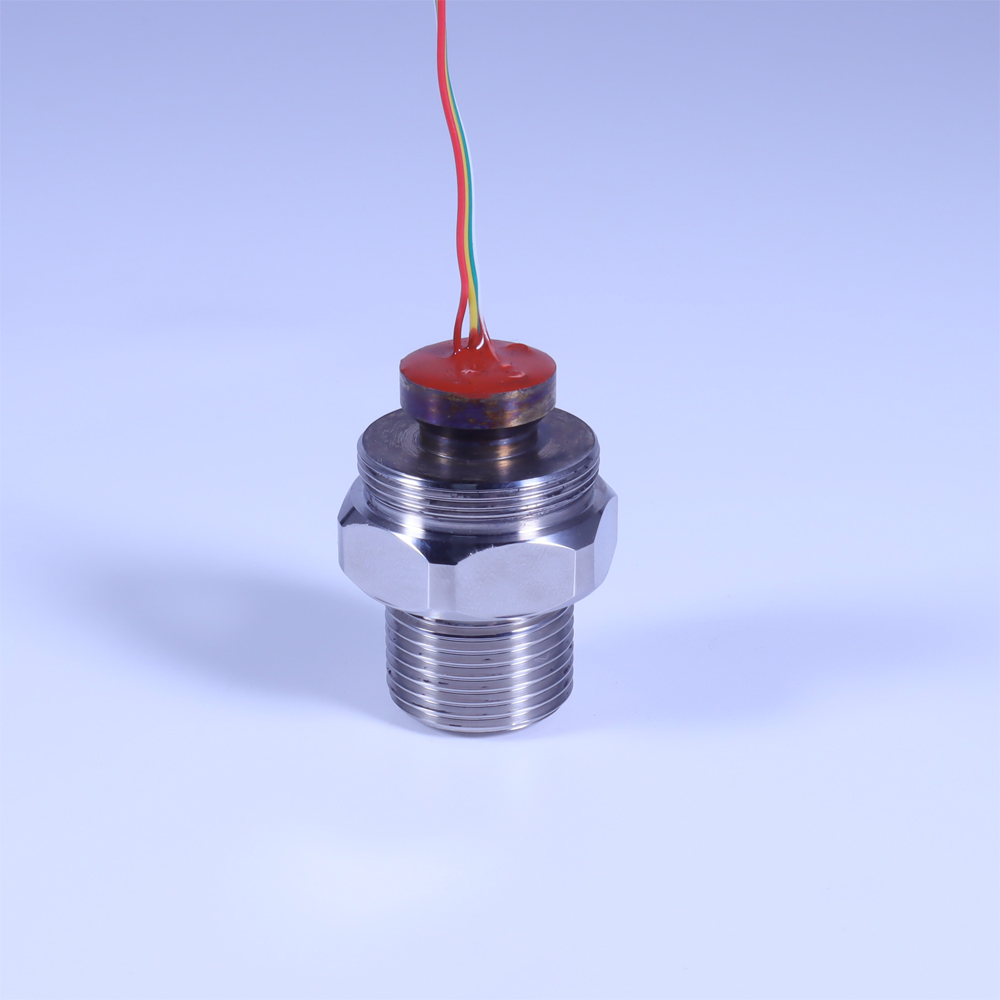

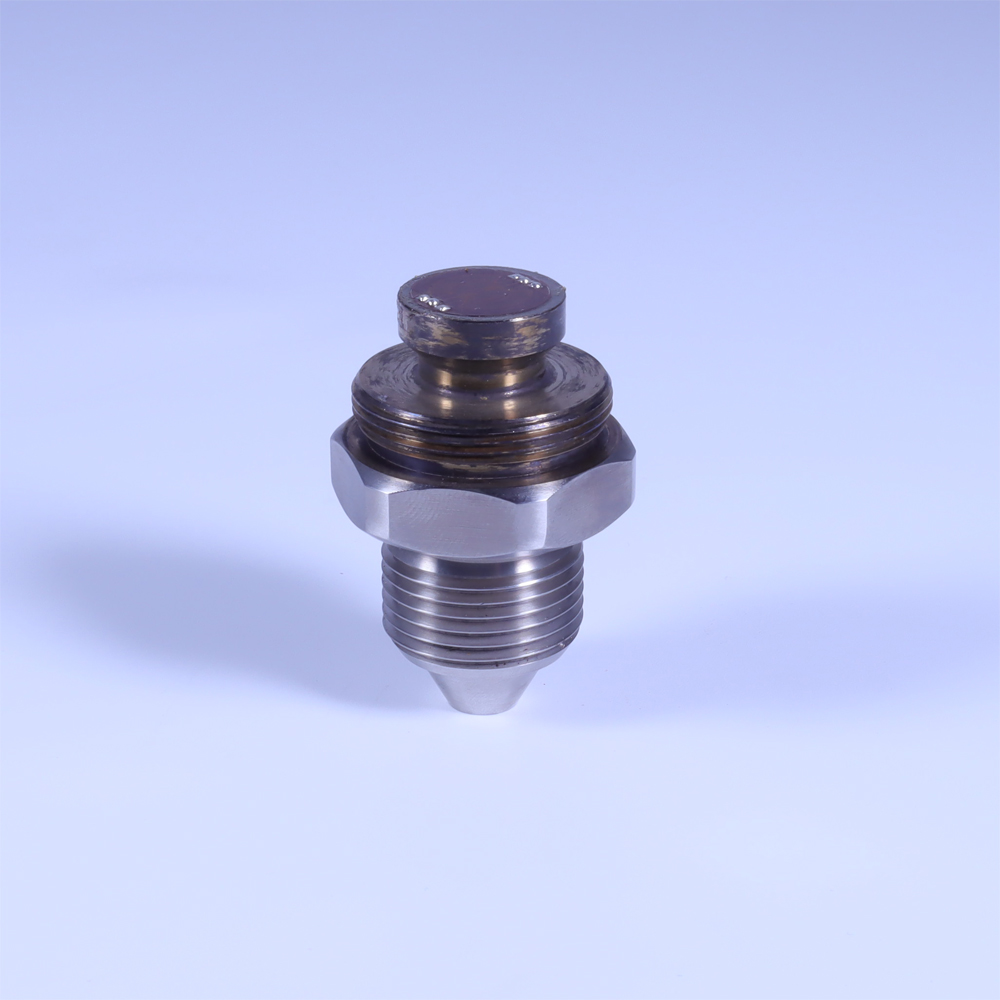

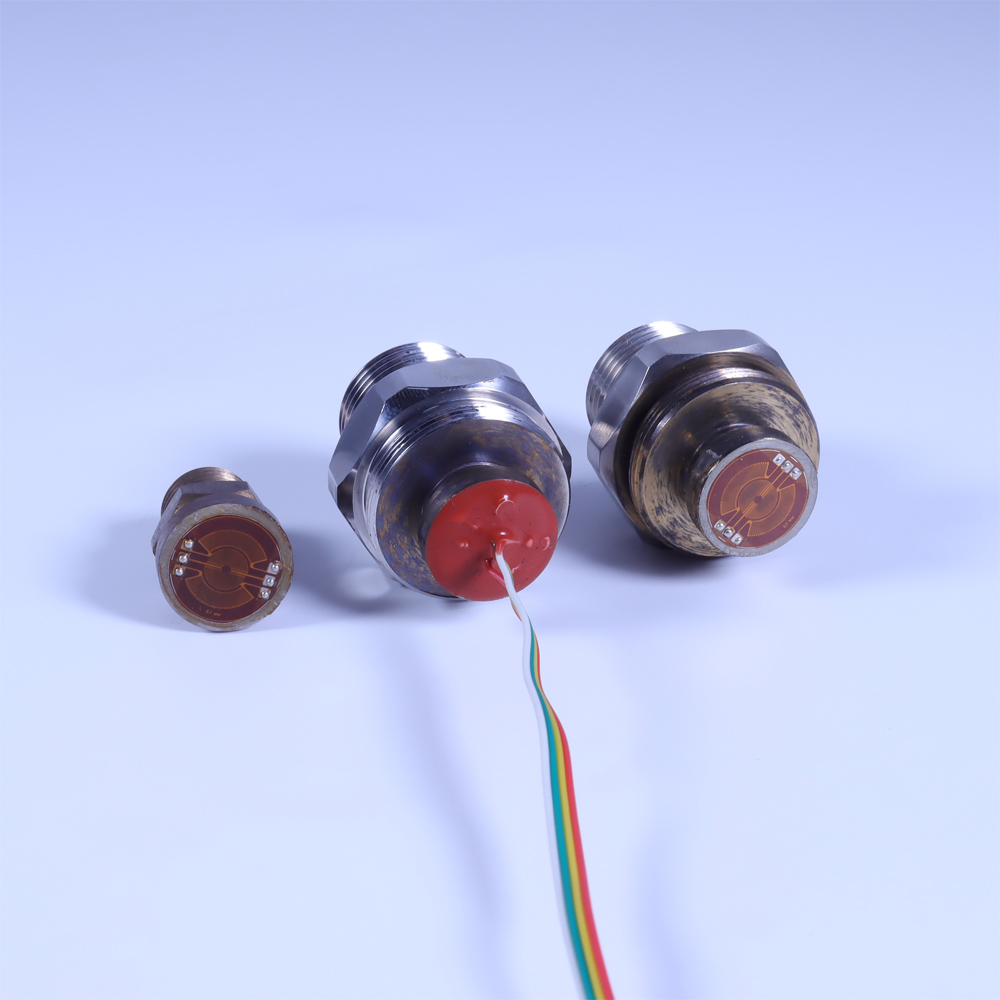

一、應變計高壓芯體 PT500-302 概述：
| 采用進口/純國產應變計芯片；選進的貼片工藝； | 抗沖擊、耐疲勞、可靠性高、防爆隔爆； |
| 恒壓源供電，差分橋路輸出； | 可替代國外同類型高壓產品； |
| 進口彈或國產彈性材料，精密加工一體結構、熱處理、時效處理工藝； | 應用于：高壓壓力變送器芯片； |
| 最高量程500MPa，安全破壞壓力達750MPa以上； | 應用于：液壓、氣壓的測量； |
| 高阻抗、高精度、高穩定性；100萬次使用壽命以上； | 應用于：民用、工業設備的壓力測量與控制； |
| 結構小巧、IP68防護等級 | 應用于：OEM壓力變送器工廠； |
二、應變計高壓芯體 PT500-302 型號規格：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 302 | 應變式高壓芯體 | ||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-20MPa） | 壓力量程：70MPa; 100MPa; 150MPa; 200MPa; 300MPa; 400MPa; 500MPa; | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OF | mV（四線制） | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS（@25℃） | |||||||||
| C3 | ±0.5%FS（@25℃） | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G01-1 | M20*1.5錐面密封 | G01-3 | M20*1.5弧面密封 | G02-1 | G1/2錐面密封 | |||||
| G01-2 | M20*1.5端面密封 | G01-4 | M20*1.5球面密封 | G02-2 | G1/2端面密封 | |||||
| G21 | M12*1.5錐面密封 | G00 | 定制規格 | |||||||
| 代碼 | 配套電纜線長度 | |||||||||
| 50mm | 標準50mm，按實際訂購要求填寫 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | 302 | （0-200MPa） | OF | C3 | G01-1 | 50mm | ||||
三、應變計高壓芯體 PT500-302 技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 液體、氣體（與產品過程連接材料兼容） | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力形式 | 表壓 | 介質溫度 | -20～+80℃ |
| 壓力量程 | 0～70MPa；100MPa；150MPa | 環境溫度 | -30～+70℃ |
| 0～200MPa；300MPa；400MPa | 壽 命 | 100萬次 | |
| 0～500MPa | 響應時間 | ≤5mS | |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 過載壓力 | 150%FS |
| 非 線 性 | ≤0.25%FS | 破壞壓力 | 3倍量程 |
| 重 復 性 | ≤0.15%FS | 過程連接 | M20X1.5；G1/2；M12*1.5；可定制 |
| 輸出信號 | 1.0±0.5mV/V（四線制/六線制）差分橋路輸出 | 電氣連接 | 直接引線50mm |
| 輸出阻抗 | 1650Ω | 防護等級 | IP65 |
| 供電電壓 | 恒壓：5VDC(3～10VDC) | 配套電纜 | 4-6排線 |

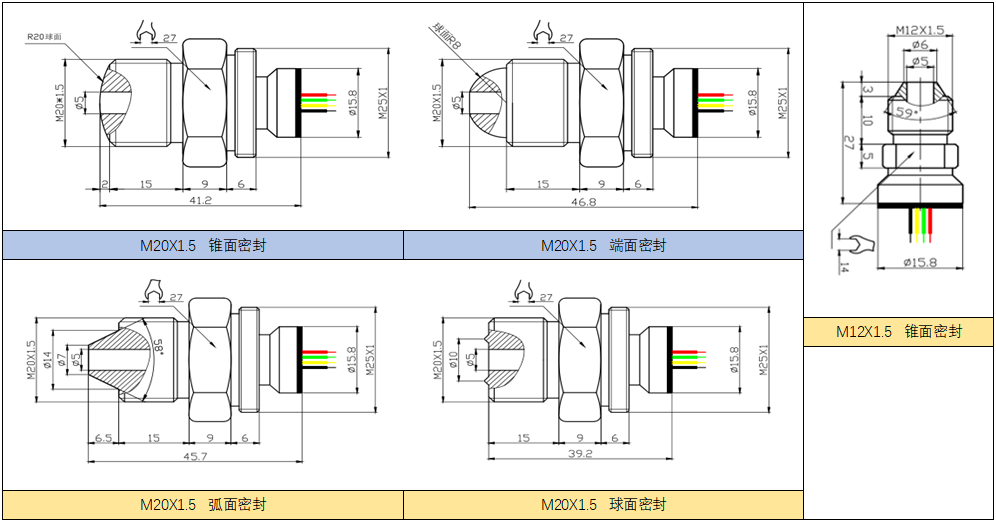

四、應變計高壓芯體 PT500-302 結構尺寸：

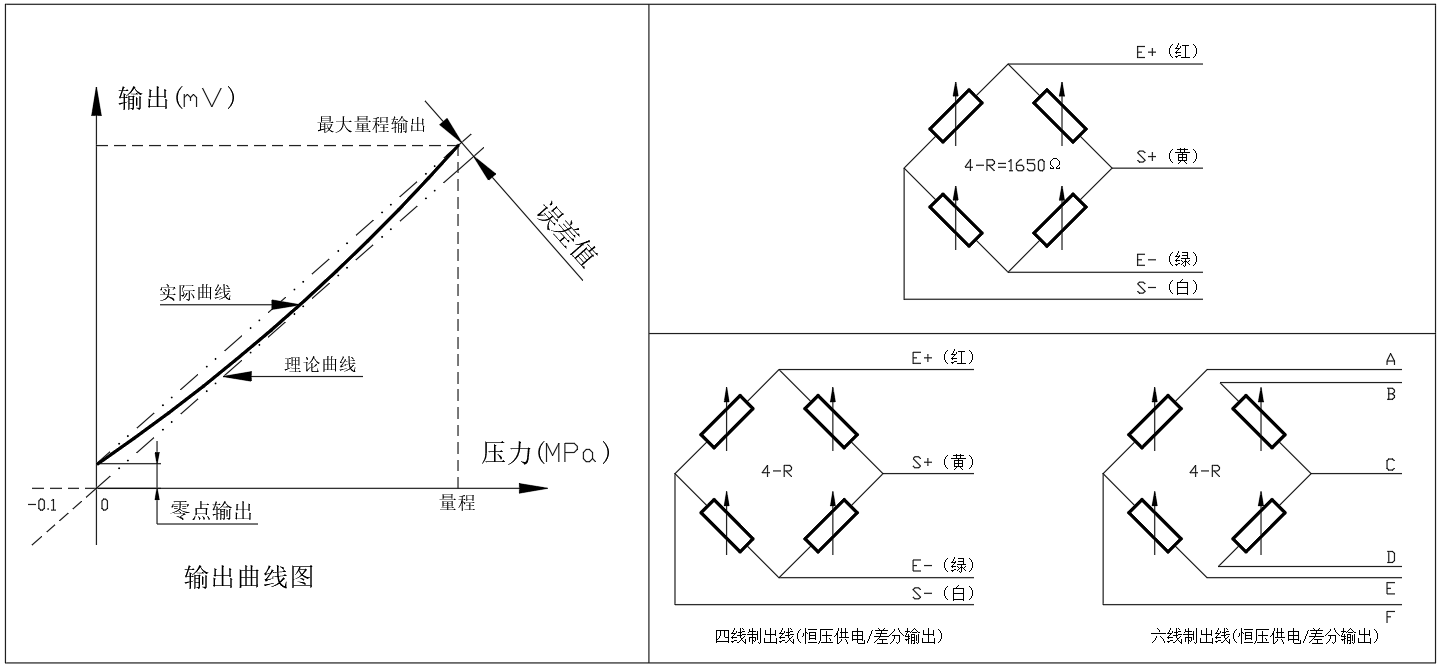

五、應變計高壓芯體 PT500-302 電氣連接：

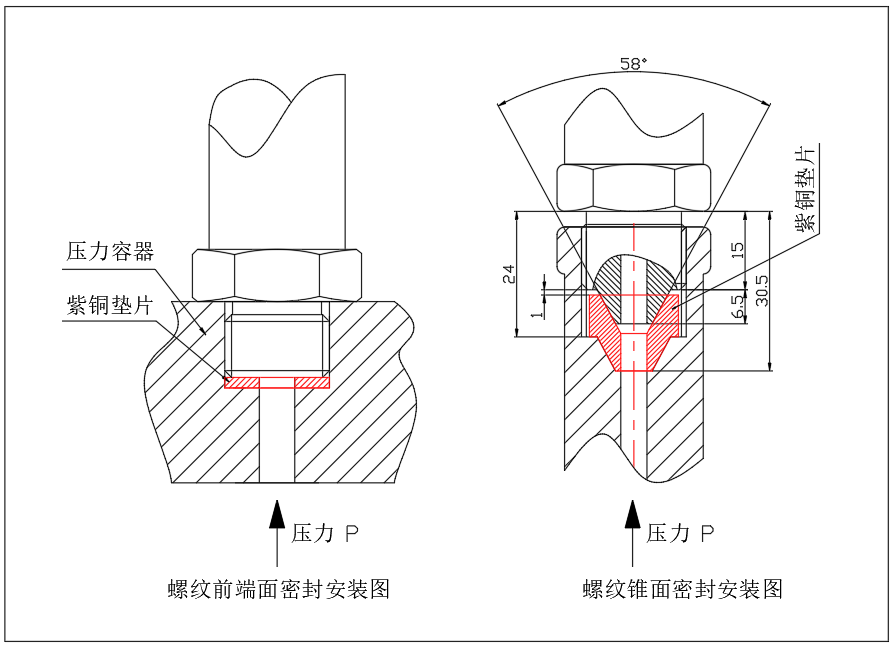

六、應變計高壓芯體 PT500-302 安裝密封：

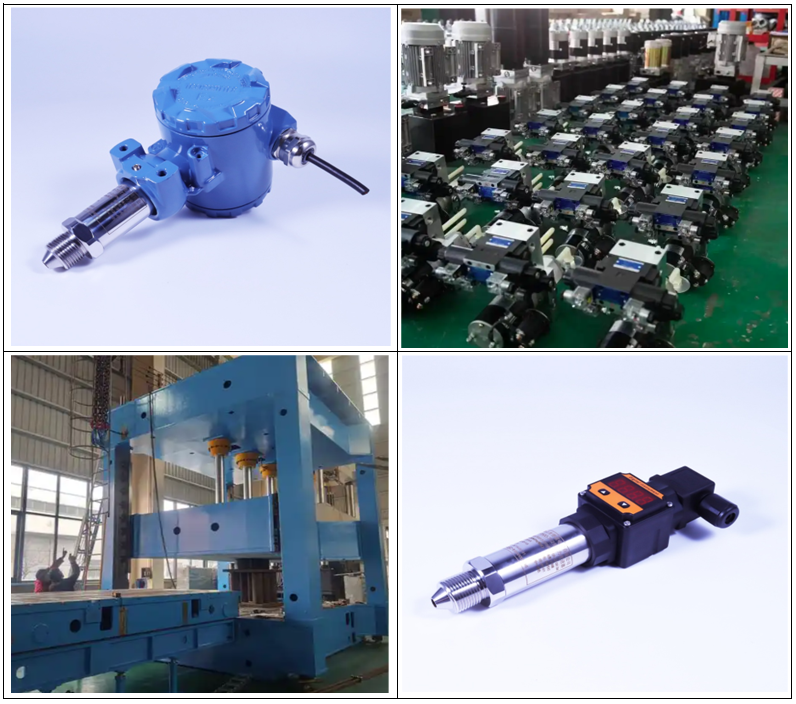

七、應變計高壓芯體 PT500-302 應用：
