磁致式靜力水準儀沉降監測系統，高精度（絕壓精度0.1mm）、穩定、RS485-RTU 數字信號輸出+無線4GDTU+云端監控平臺及移動端APP、實現對地基、基坑、隧道、軌道、高鐵、公路、山體、邊坡、大壩、電站、基塔、大型儲灌等基建項目沉降365*24h長期測量與監控。

一、 磁致式靜力水準儀沉降監測系統概述：

工程從建設到使用結束，均希望達到設計的質量標準，確保安全使用,并盡量延長使用期限。工程的主體沉降監測是為了預報在主體結構施工過程和使用過程中可能出現的過大的建筑物豎向變形或下沉或上浮，及時反饋建筑物的安全情況，以確保安全可靠。也能為以后的工程設計中提供理論依據和經驗。

（一）、沉降監測的目的

     1、根據現場沉降監測的數據分析來評價工程的安全狀態；

     2、在數據采集的基礎上，對監測數據進行分析和預測，進行預警、報警，并將沉降監測報告和分析報告及時提交業主、監理、施工單位和安全管理組，為安全管理決策提供技術支持；

     3、積累數據和資料，為以后的工程設計、施工提供經驗；

     4、沉降監測數據經分析處理與必要的計算和判斷后，進行預測和反饋施工質量。

（二）、沉降監測的意義

     1、運用現代化的信息技術來指導施工，提供可靠連續的沉降監測資料。

     2、及時整理監測信息，通過數據處理確立信息反饋資料，將現場測量結果與預測值相比較，以判別工程的安全狀況是否符合預期要求。

     3、通過工程沉降監測，確保建筑物安全，另外還可將監測結果與理論預測值相比較，用反分析法尋求更接近實際的理論公式用于指導其它與其相類似的工程。

二、 磁致式靜力水準儀沉降監測系統框架及組成：

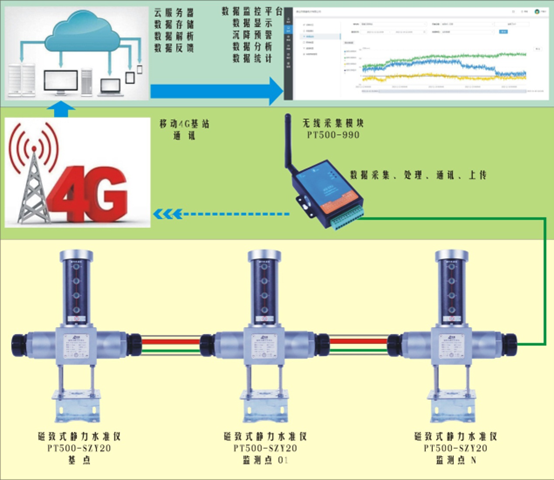

（一）、框架圖

（二）、系統組成：

1、磁致式靜力水準儀 PT500-SZY20/SZY30   數量：若干（至少2套以上）；

2、4G無線采集模塊 PT500-990            數量：1臺（每臺建議接入點數小于64）；

3、云服務器                             數量：1套（可用第三方）；

4、云監控平臺                           數量：1套（可用第三方）；

5、電源                                 數量：1套（24VDC或220AC適配）；

6、戶外電箱                             數量：1個；

7、10mm液管                           數量：若干米（按現工程現場距離計算）；

8、通訊電纜                             數量：若干米（按現工程現場距離計算）；

9、布線保護管                           數量：若干米（按現工程現場距離計算）；

10、傳導介質（水或防凍液）             數量：若干升（按現工程現場距離計算）；

三、 磁致式靜力水準儀沉降監測系統性能參數：

（一）、靜水儀主要性能參數

1、  沉降量程：0-100mm、200mm、300mm、500mm、1000mm可選

2、  綜合精度：±0.1mm（絕壓值誤差）

3、  更新頻率 10Hz

4、  供電電壓 24VDC(9～30VDC)

5、  工作電流 <50mA

6、  壽    命 ≥100萬次

7、  環境溫度 -40～70℃

8、  濕度/露點         濕度90%，不能結露

9、  溫度系數 <30pp/C

10、防護等級IP67

（二）、4G無線通訊模塊主要性能參數

1、營運商：中國移動 4G

2、數據傳輸形式：透傳/無休眠

3、通訊協議：MODBUS RS485-RTU

4、從機最大接入數量：256點（建議小于64點）

5、供電：12-24VDC

6、接收發射電流小于100mA

7、含流量卡，500M/月*3年

（三）、云監控平臺主要性能參數

1、設備組態、采集、解析

2、設備分組、聯網、添加、刪除管理

3、沉降數據、實時數據監測顯示

4、數據統計、查詢、下載

5、數據預警、記錄、下發用戶
